注射用超纯水设备方案
文章作者: 宏森环保

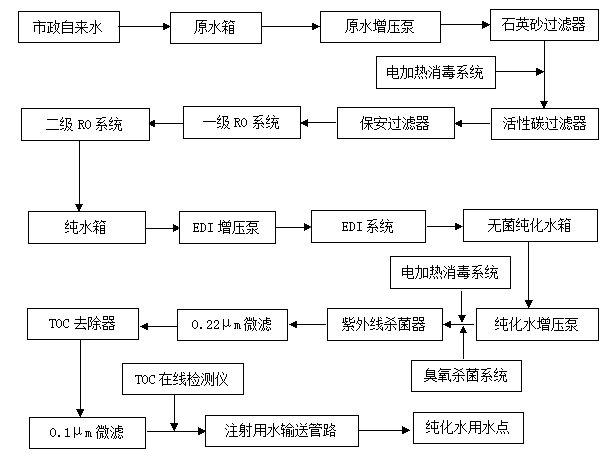

系统工艺流程方框图:
设备功用：
1）、原水箱，功用：贮存系统原水，对进水起调节作用，也对进水中的杂质起一定的沉淀作用。
2）、砂滤器，功用：初步去除水中泥沙、杂质、悬浮物以及其它微粒等降低水的浊度。
3）、碳滤器，功用：利用碳的吸附原理吸附水中异色、异味、余氯等。
4）、保安过滤器，功用：防止大颗粒杂质进入反渗透膜，造成对膜的损坏，保护反渗透膜。
5）、双级反渗透主机，功用：主要是通过反渗透过滤，达到生产纯化水之目的。
6）、EDI系统，功用：EDI系统又称连续电除盐技术，通过阳阴离子膜对阳阴离子的选择透过作用以及离子交换树脂对水中离子的交换作用，在电场的作用下实现水中离子的定向迁移，从而达到水的深度净化除盐，并通过水电解产生的氢离子和氢氧根离子对装填树脂进行连续再生。
7)、纯化水箱，功用：储存二级反渗透产水，为终端纯化水用水点提供水源。
8)、紫外线杀菌器，功用：杀灭水中残留细菌，保证出水水质。
9)、臭氧杀菌系统，功用：用于清洗纯化水管路及纯化水箱。
10）、膜滤器功用，功用，滤除紫外线杀死的细菌及其它微粒。
11）、纯化水增压泵,功用：为用水点输送纯水。
12）、电加热消毒系统，功用：为活性碳及纯化水输送管路消毒。
13）、TOC脱除器，功用：通过185nm紫外线去除TOC。
14）、TOC在线检测仪，功用：在线检测TOC。
技术参数总表（参数来自于参考设备）
|
应用行业
|
医药纯化水
|
|
设备控制方式
|
预处理：手动不锈钢阀门，反渗透全自动控制
|
|
产水量
|
250L/H
|
|
进水水质指标
|
市政自来水，电导率≤300μs/cm
|
|
产水水质指标
|
符合中华人民共和国药典2010版注射用水要求
电导率 ≤1μS/cm ( 电阻率 ≥1M Ω*CM)
|
|
设备系统脱盐率
|
≥98%
|
|
自来水耗水量
|
1T/H
|
|
进水温度
|
15。C-35。C
|
|
工作方式
|
可24小时连续工作
|
|
设备较大运行重量
|
1800公斤
|
|
水泵总功率
|
4.25KW
|
|
设备正常较大运行功率
|
4.6KW
|
|
电 源
|
380V AC 50Hz 三相五线
|
|
回收率
|
一级RO：50%-75% 二级RO：60-80% EDI系统：90-95%
|
|
主机设备规格尺寸
|
长L5500*宽W2500*高H1500mm
|
|
整套设备机房面积
|
长L6500*宽W4000*高H2500mm
|
|
进水口径
|
DN25
|
|
出水口径
|
DN15
|
|
产品水出口压力
|
≥0.25MPa
|
